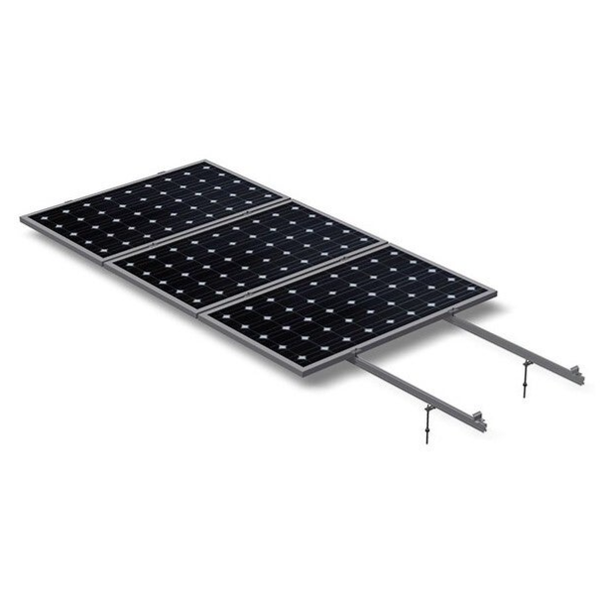

Soporte para 3 placas solares coplanar (paneles hasta 2400x1134mm)
Soporte para placas solares ASC3G coplanar. Se debe usar en tejados o superficies que ya tengan la inclinación adecuada para la colocación de paneles solares de hasta 1140mm de anchura.
Contacte con nosotros, le asesoraremos y le presupuestaremos el soporte que mejor se adapte a sus necesidades.
NO INCLUYE TORNILLERÍA DE FIJACIÓN AL TEJADO/CUBIERTA (Dependerá del material de cada tejado/cubierta).
Soporte coplanar para 3 paneles solares:
El soporte para módulos solares (COPLANAR ASC3G) está diseñado para adaptarse a las necesidades de cada instalación. Puede utilizarse en una amplia variedad de tamaños de módulos solares para proyectos con techos inclinados. Permite una instalación rápida y segura, para proporcionar resultados estables y duraderos.
- Facilidad y rapidez de montaje:
El reducido número de piezas y sencillez del sistema de montaje hace que este soporte tenga una rápida instalación.
- Versatilidad en la fijación:
Por su sistema de unión al suelo, tiene la posibilidad de colocarse en múltiples tipos de superficies. También, ajustar la altura deseada (de 0 a 5 º) con el Kit perfil en L.
Características técnicas:
Incluye:
- 2 barras de 2450 mm (APC245)
- 2 empalmes coplanar (AC03)
- 2 barras de 1260 mm (APC126)
- 8 tornillos D7504K-4,8×16 (4× SEMP)
- 4 presores centrales (AC04)
- 4 presores terminales (AC05)
- 10 anclajes ELE (AC07)
Funciones de cada pieza:
- Barras de 2450 + 1260 mm: proporcionan la longitud adecuada para 3 paneles.
- Empalmes coplanar: unen los perfiles entre sí.
- Tornillos SEMP: aseguran los empalmes.
- Presores centrales: sujetan entre panel y panel.
- Presores terminales: fijan los extremos.
- Anclajes ELE: fijan la estructura a la cubierta.
El soporte coplanar ASC3G es el kit ideal para instalar tres paneles solares de 1134 mm en paralelo. Pensado para instalaciones residenciales, ofrece un montaje robusto, rápido y con acabados de alta calidad.
La estructura está fabricada en aluminio extruido, lo que asegura ligereza y durabilidad frente a la corrosión. El kit incluye barras de diferentes longitudes, empalmes y tornillería para unirlas, además de presores y anclajes, todo lo necesario para una instalación sin complicaciones.
Gracias a su sistema coplanar, los paneles se integran de forma discreta sobre el tejado, reduciendo la resistencia al viento y manteniendo una estética limpia. Es una opción muy demandada para instalaciones de autoconsumo que requieren fiabilidad a largo plazo y facilidad de montaje.
Con este kit no tendrás que preocuparte por piezas adicionales: todo está incluido para que la instalación quede segura, firme y lista para producir energía desde el primer día.
